Details - McAirrow Vorderladerperkussionsgewehr

Zusammenfassung 1. Vorderladerperkussionsgewehr mit funkengezündetem Spezialventil für Kaltgasantrieb, 2.1 Derzeit sind Perkussionsgewehre mit Pulverantrieb sowie pressluft- bzw. CO2 - betriebene Waffen mit "kalter Zündung" bekannt. Um Perkussionswaffen einem größeren Kreis von Enthusiasten verfügbar zu machen, ohne sie mit den rechtlichen und tatsächlichen Problemen der Schwarzpulvernutzung zu konfrontieren, wird ein im übrigen weitestgehend unverändertes handelsübliches Perkussionsgewehr für den Kaltgasbetrieb eingerichtet. Insbesondere s oll die Zündhütchenzündung beibehalten sowie die herkömmliche Konstruktion historischer Windbüchsen (Ventilöffnung mittels Federkraft gegen den vollen Reservoirinnendruck) hinsichtlich der erzielbaren Schußgenauigkeit übertroffen werden. 2.2 Ein den Dimensionen eines Vorderladerlaufes angepaßtes Spezialventil mit Kammer, Verschlußstück und Zündzylinder wird in Konstruktion und Abmessungen so ausgelegt, daß di e in handelsüblichen Vorderladerzündhütchen enthaltene Energie zur nachhaltigen Ventilöffnung auch bei größeren Kalibern ausreicht. Entscheidend für die Funktion ist, daß zur Schußventilöffnung lediglich eine Kraft benötigt wird, die den Gasdruck auf die Differenz der Querschnittsflächen von Schußventildichtung und Schußventilstange sowie die Gegenkraft der Rückstellfeder überwindet.

Die mit Luft und Zündhütchenhzündung betriebene Mountain Rifle im Kaliber .45

Patentansprüche Anspruch 1 Vorderladerperkussionsgewehr für Kaltgasantrieb, dadurch gekennzeichnet, daß im hinteren Teil des Originallaufes (2) die Kaltgaskammer (6) mit Schußventil (3,4,5,7) integriert ist, daß die Kaltgaskammer durch ein im Laufende eingeschraubtes Verschußstück (16) nach hinten begrenzt wird, daß das Verschlußstück mit dem Einlaßkanal (10) für die Kaltgaszuführung (14), einer Führungsbohrung für die Kolbenstange (15) und rückseitig mit einem Außengewinde für einen Zündzylinder (23) versehen ist, und daß in dem Zündzylinder (23) ein Zündkolben angeordnet ist, der bei Zündung des Zündhütchens über die Kolbenstange (15) das Schußventil (3,4,5,7) betätigt.

Anspruch 2 Vorderladerperkussionsgewehr für Kaltgasantrieb, dadurch gekennzeichnet, daß im hinteren Teil des Originallaufes (2) die Kaltgaskammer (6) mit Schußventil (3,4,5,7) integriert ist, daß die Kaltgaskammer durch ein im Laufende eingeschraubtes Verschußstück (16) nach hinten begrenzt wird, daß das Verschlußstück mit dem Einlaßkanal (10) für die Kaltgaszuführung (14), einer Führungsbohrung für die Kolbenstange (15) und rückseitig mit einem Außengewinde für einen Zündzylinder (23) versehen ist, und daß im Zylinder (23) eine Schußauslöseklinke (32) gelagert ist, die durch einen durch Abzugs- und Schloßmechanismus ausgelösten Hahn (31) nach vorne gestoßen wird und dabei die Kolbenstange (15) nach hinten bewegt und so das das Schußventil (3,4,5,7) öffnet.

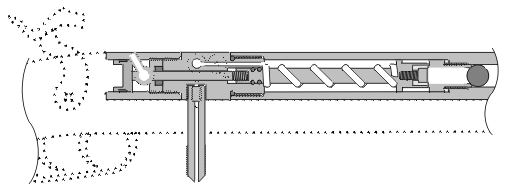

[Detailzeichnungen]
